| 品牌：国产 | 型号：KYF8K-M12-K4-PNP-LXM | 应用范围：产品业已广泛应用于工程机械、汽车零部件生产线、电工电气系统、仪器仪表、矿产、石油天然气钻井防腐工程风能与太阳能、自来水工程、电站变电站、地铁机场、自控设备、自动化系统工程等众多领域。 |
| 接口类型：DIN(大/中/小) | 加工定制：是 | 制作工艺：注塑 |
| 工作频率：低频 | 形状：圆形 | 接触件材质：铜合金 |
| 支持卡数：单卡 | 特性：防水 | 线长(mm)：若干 |
| 绝缘体材质：铜合金 | 芯数：多芯 | 读卡类型：MS |
| 针数：多针 |
【产品描述】：

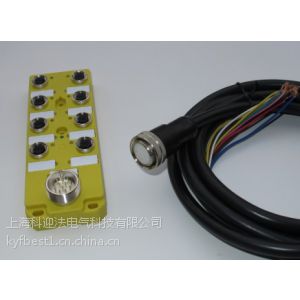

上海科迎法电气科技有限公司研制生产的：M8传感器连接器用的多端口输入/输出接线盒。代替传统的中继端子，现有八口座型产品，并实现批量化生产。可以按用户要求定制4口、6口、12口、16口型产品，产品技术没有任何障碍，只要有一定的数量就可以直接投入生产。并可实现双通道、其它技术要求方案的产品开发。
8口座分线盒产品内部线路结构分NPN、PNP两种Common类型，LED指示灯方便确认IO状态。配线作业简单，配线工程时间缩短，有效避免配错线，维护时间短，降低配线成本，节省空间，简化设计。
8口座分线盒采用M8三孔式插座，PUR或PVC电缆引出，外皮黑色、黄色、灰色等可选，环保材料预制方式，防护性能IP67，插座可选配 金属防尘帽。
【产品技术指标】：
额定电压 | DC12～24V | 连接类型M8X1接线盒产品材质明示 污染等级：3 接触件材料：铜合金 材料接触表面：NIAU 接触件载体材料：AU 夹具本体材料：PVC/PA66 螺圈材料:铜合金 密封材料：环氧树脂 多芯线截面积：2X0.75－8X025 | ☆ 本盒10芯电缆，其中：棕色电源正、蓝色电源负，其余为8个信号线。
☆ 状态显示:：显示灯黄、绿
☆ 安装方式：纵横各2个安装孔
☆ 插头带线、不带线任选。直型、90°弯型任选。本公司均有生产 | ||||||
额定电流 | 2A I/O | ||||||||
4A PORT | |||||||||
绝缘阻抗 | 100MΩ(DC500V) | ||||||||
耐电压 | AC500V 1min | ||||||||
防护等级 | IP67 | ||||||||
可插接寿命 | 500周期 | ||||||||
直接出线直径 | 8mm | ||||||||
温度范围 | -20～85℃ | 产品备注：符合RoHS环保CE指令的日期 (NEW20100612) 上海科迎法电气科技有限公司地通过了***质量体系认证。 | |||||||
接触电阻 | ≤8mΩ | ||||||||
产品外形尺寸图 | 附 件 | 线色 | 端口序号 | 孔脚序号 | 接线功能 | ||||
| 防尘帽
标签小白条 带线M8插头 不带线M8插头 | 棕 | 1-8 | 1 | 1 | ||||
兰 | 1-8 | 3 | - | ||||||
白 | 1 | 4 | I/O | ||||||
绿 | 2 | 4 | I/O | ||||||
黄 | 3 | 4 | I/O | ||||||
灰 | 4 | 4 | I/O | ||||||
粉 | 5 | 4 | I/O | ||||||
红 | 6 | 4 | I/O | ||||||
黑 | 7 | 4 | I/O | ||||||
紫 | 8 | 4 | I/O | ||||||
黄-绿 | 1-8 |
| |||||||
|
|
|
